Entrada de derivación a tierra

Para la impermeabilización de edificios según la norma DIN 18533 (tanque de aguas negras).

HEA W

En esta lista de favoritos

Entrada de derivación a tierra - Para la impermeabilización de edificios según la norma DIN 18533 (tanque de aguas negras).

protección frente a la torsión patentada gracias al contorno especial del disco de contacto

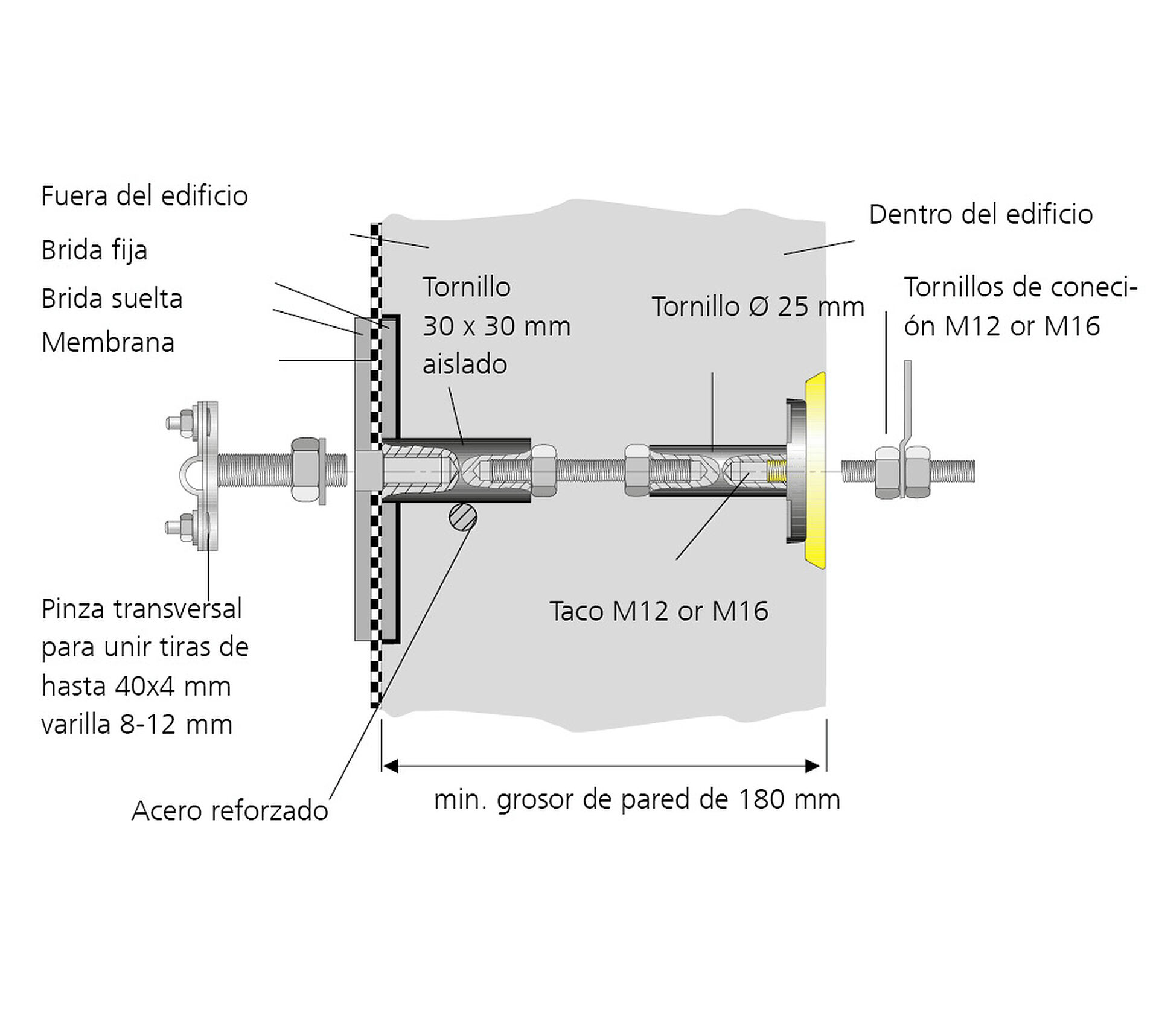

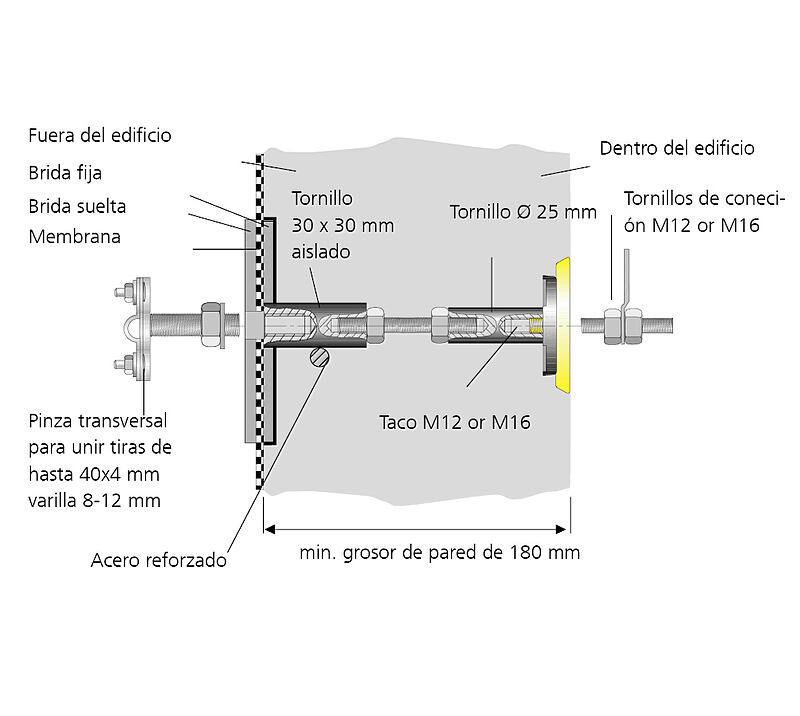

Para construcción de paredes utilizando encofrados en edificios con impermeabilización exterior según la norma DIN 18533. La unión de la impermeabilización exterior se realiza a través de una brida fija/suelta. A través de la abrazadera cruzada o la rosca de conexión se llevan a cabo las conexiones de derivación a tierra.

Hechos

Ventajas:

Adecuado para tanques de aguas negras
rosca de conexión estanca al agua a ambos lados (orificio ciego)
resistente a la corrosión

Alcance de suministro:

Abrazadera cruzada con rosca M20

Dimensiones:

Brida fija/suelta: Øa 210 mm
Núcleo conductor: redondo, Ø 25 mm
Unión del núcleo conductor: con pernos roscados M16
Disco de contacto: Ø 72 mm
Espesor mínimo de pared: 180 mm

Área de aplicación:

Clase de exposición al agua DIN 18533: W1-E, W2.1-E y W2.2-E

Material:

Brida fija/suelta: V4A (AISI 316L)
Núcleo conductor y discos de contacto: Acero inoxidable V4A (AISI 316L)
Conexión del núcleo conductor: St37, galvanizado
Cubiertas protectoras: PE
Abrazadera cruzada M20: Acero inoxidable V4A (AISI 316L)

Ensayos/normas:

Según la norma DIN 18014
DIN EN 62305-3
VDE 0185-305-3 (usado como protección frente a rayos)

Descargas

Instrucción de montaje

HEA W (PDF, 311KB)

Informes de ensayo

HEA W Nr. 20_389-4 (PDF, 586KB)

Ficha técnica y texto del concurso

Para descargar la hoja de datos y los textos de la licitación, configure el producto en la parte inferior y descárguelo utilizando el símbolo Download symbol .

Variantes

Espesor de pared (mm)	Conexión roscada	Código de artículo	Número de artículo	GTIN
200	M12	HEA W M12/200	1700040200	4052487136518	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
240	M12	HEA W M12/240	1700040240	4052487136525	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	M12	HEA W M12/250	1700040250	4052487136549	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
300	M12	HEA W M12/300	1700040300	4052487136556	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
365	M12	HEA W M12/365	1700040365	4052487136563	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
400	M12	HEA W M12/400	1700040400	4052487136594	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
500	M12	HEA W M12/500	1700040500	4052487136648	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:

Espesor de pared (mm)	Conexión roscada	Código de artículo	Número de artículo	GTIN
200	M16	HEA W M16/200	1700041200	4052487136662	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
240	M16	HEA W M16/240	1700041240	4052487136730	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
250	M16	HEA W M16/250	1700041250	4052487136785	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
300	M16	HEA W M16/300	1700041300	4052487136778	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
365	M16	HEA W M16/365	1700041365	4052487136761	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
400	M16	HEA W M16/400	1700041400	4052487136754	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
500	M16	HEA W M16/500	1700041500	4052487136747	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:

Accesorios

Pernos de conexión

Abrazadera cruzada

Para aislamientos perimetrales
