Brida fija/suelta-casquillo de pared galvanizado

Para hormigonado de tanques de aguas negras

FLFE DIN18533 St-A3C

En esta lista de favoritos

Brida fija/suelta-casquillo de pared galvanizado - Para hormigonado de tanques de aguas negras

Para la aplicación del hormigón o mortero en paredes, techos o suelos.

Hechos

Ventajas:

ajuste flexible al espesor de pared gracias al casquillo de pared de plástico
instalación con encofrados

Alcance de suministro:

Casquillo de pared de brida suelta/fija
Elementos de fijación para hormigón
Tornillos y tuercas
2 cubiertas de cerradura

Dimensiones:

para espesores de pared de hasta 500 mm
La construcción según DIN 18533 contiene: componentes en contacto con el suelo
El diámetro ext. de la brida fija estándar equivale al diámetro int. del casquillo de pared correspondiente + aprox. 330 mm (con paso)

Área de aplicación:

Clase de exposición al agua DIN 18533: W1-E, W2.1-E y W2.2-E

Material:

Casquillo de pared con brida fija/suelta: acero galvanizado (vz)
Casquillo de pared: plástico PVC-U
Cubierta de cerradura: PE
Tornillos y tuercas: acero galvanizado (vz)

Impermeabilidad:

estanco al gas y al agua

Descargas

Instrucción de montaje

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 3MB)

Informes de ensayo

FLFE DIN18533 DTM2120112/15 (PDF, 710KB)

Ficha técnica y texto del concurso

Para descargar la hoja de datos y los textos de la licitación, configure el producto en la parte inferior y descárguelo utilizando el símbolo Download symbol .

Variantes

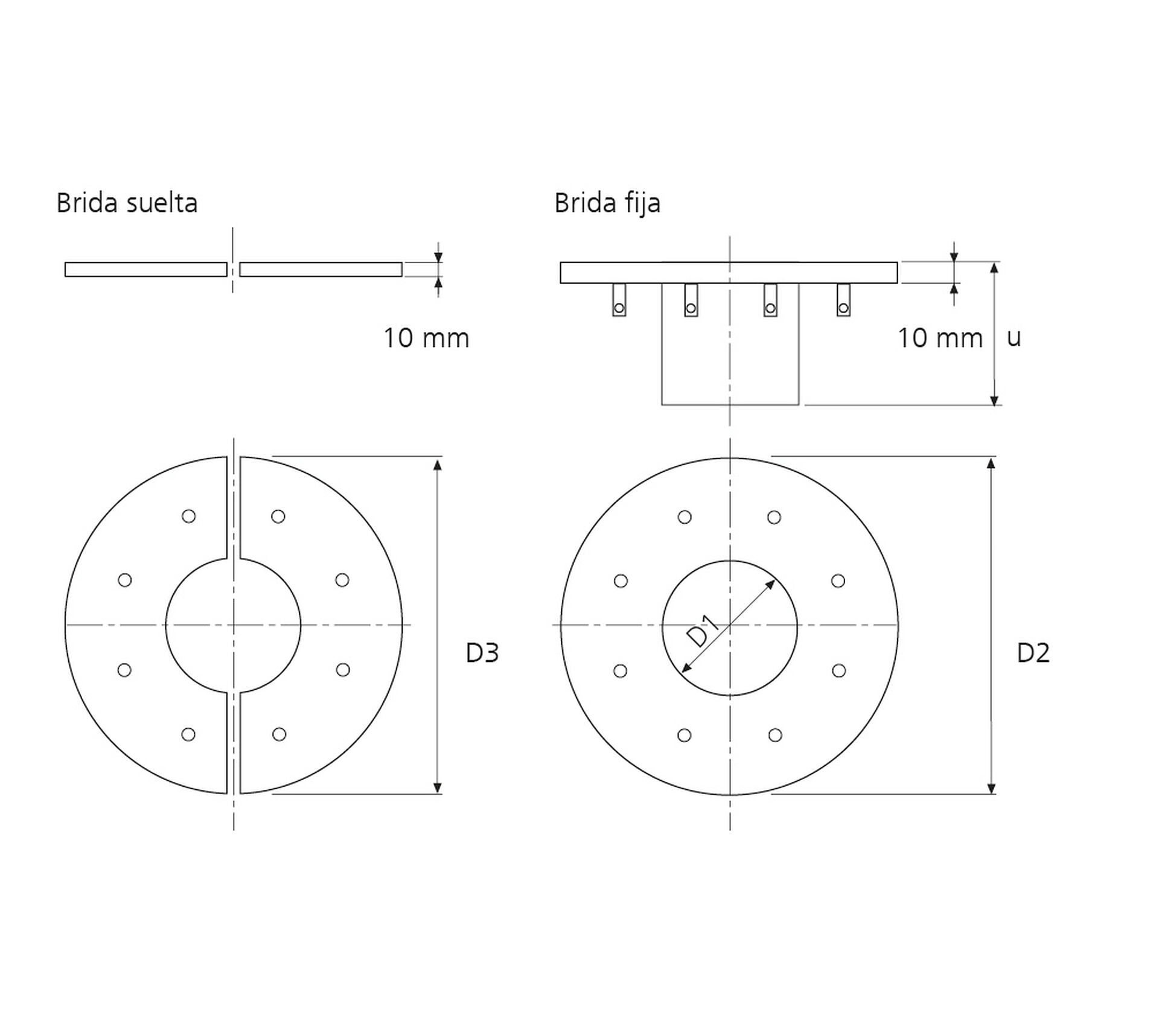

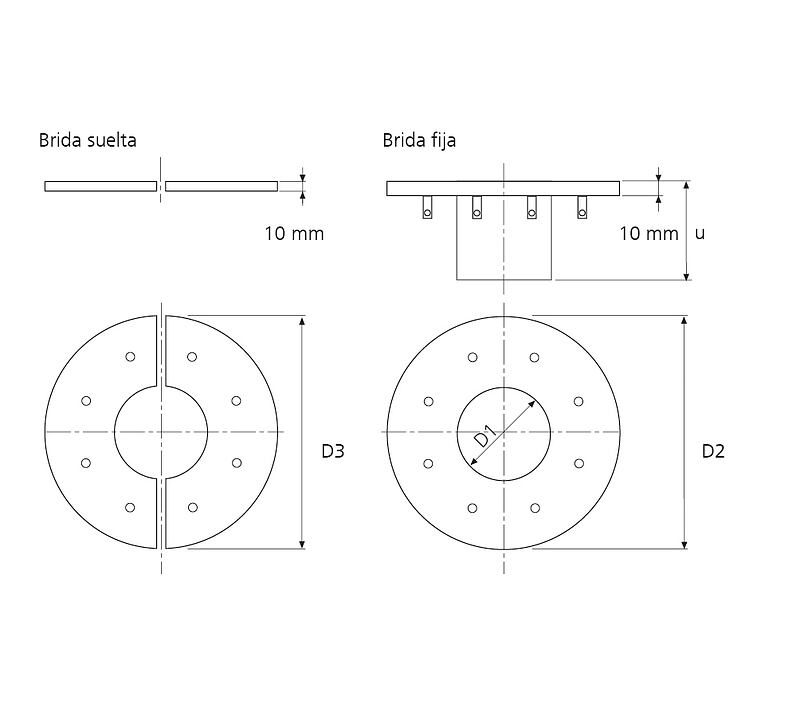

Revestimiento de tubería Ø_i (mm)	Brida fija Ø (mm) D2	Brida suelta Ø (mm) D3	Espesor de pared para el casquillo de pared (mm) S	Espesor de pared (mm)	Código de artículo	Número de artículo	GTIN
100	425	415	2	200	FLFE1x100/0/200 DIN18533 St-A3C	2500420100	4052487062886	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	425	415	2	240	FLFE1x100/0/240 DIN18533 St-A3C	2500420103	4052487136181	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	425	415	2	250	FLFE1x100/0/250 DIN18533 St-A3C	2500420106	4052487136198	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	425	415	2	300	FLFE1x100/0/300 DIN18533 St-A3C	2500420109	4052487136204	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	425	415	2	365	FLFE1x100/0/365 DIN18533 St-A3C	2500420112	4052487136211	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	425	415	2	400	FLFE1x100/0/400 DIN18533 St-A3C	2500420115	4052487136228	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
100	425	415	2	500	FLFE1x100/0/500 DIN18533 St-A3C	2500420118	4052487136235	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	200	FLFE1x150/200 DIN18533 St-FVZ	3030453614	4052487242578	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	240	FLFE1x150/240 DIN18533 St-FVZ	3030453921	4052487242585	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	250	FLFE1x150/250 DIN18533 St-FVZ	3030453923	4052487242592	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	300	FLFE1x150/300 DIN18533 St-A3C	3030453924	4052487242608	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	365	FLFE1x150/365 DIN18533 St-FVZ	3030453925	4052487242615	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	400	FLFE1x150/400 DIN18533 St-FVZ	3030453927	4052487242622	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
150	475	465	2	500	FLFE1x150/500 DIN18533 St-FVZ	3030453930	4052487242639	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	530	520	2	200	FLFE1x200/200 DIN18533 St-A3C	3030353471	4052487226998	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	530	520	2	240	FLFE1x200/240 DIN18533 St-A3C	3030353474	4052487227001	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	530	520	2	250	FLFE1x200/250 DIN18533 St-A3C	3030353475	4052487227018	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	530	520	2	300	FLFE1x200/0/300 DIN18533 St-A3C	3030353476	4052487227025	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	530	520	2	365	FLFE1x200/365 DIN18533 St-A3C	3030353477	4052487227032	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	530	520	2	400	FLFE1x200/400 DIN18533 St-A3C	3030353478	4052487227049	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
200	530	520	2	500	FLFE1x200/500 DIN18533 St-A3C	3030353479	4052487227056	Su descarga para la variante seleccionada: Ficha técnica Descarga (.pdf) Textos del concurso Vista de texto (.txt) Word (.docx) Número:
