Élément extérieur d'étanchéité, module 4

pour entrées de bâtiment monolignes, variante de base 1

FLFA 100 DIN18533

Dans la liste de favoris

Élément extérieur d'étanchéité, module 4 - pour entrées de bâtiment monolignes, variante de base 1

Élément extérieur d'étanchéité pour ESH Basic - GV 1 avec bride fixe/amovible pour bâtiments avec cave, avec feuillards d'étanchéité pour cas de charge eau stagnante/permanente selon DIN 18533, W2.2-E. Approprié pour loger des feuillards d'étanchéité en bitume ou feuille.

Élément extérieur d'étanchéité, module 4 - pour entrées de bâtiment monolignes, variante de base 1

Informations

Avantages:

montage rapide et simple

Contenu de la livraison:

Bride fixe/amovible à cheviller
4 unités éléments de fixation murale SXR 10x80

Dimensions:

Bride fixe Øa : 420 mm
Bride amovible Øa : 410 mm
Épaisseur bride fixe : 10 mm
Épaisseur bride amovible : 10 mm

Propriétés:

Pour bâtiments avec cave selon DIN 18533 W2.2-E
Logement de feuillards d'étanchéité (bitume ou feuille)

Domaine d'application:

Classe d'influence de l'eau DIN 18533 : W1-E, W2.1-E et W2.2-E

Matériau:

Acier inoxydable AISI 304L

Étanchéité:

étanche au gaz et à l'eau jusqu'à 1,0 bar

Téléchargements

Notice de montage

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Gaine Ø_i (mm)	Bride fixe Ø (mm) D2	Bride amovible Ø (mm) D3	Gaine épaisseur de paroi (mm) S	Code d’article	Numéro d’article	GTIN
100	425	415	2	FLFA1x100/80/0 DIN18533 A2	2500400002	4052487062336	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs Affichage texte (.txt) Word (.docx) Quantité:

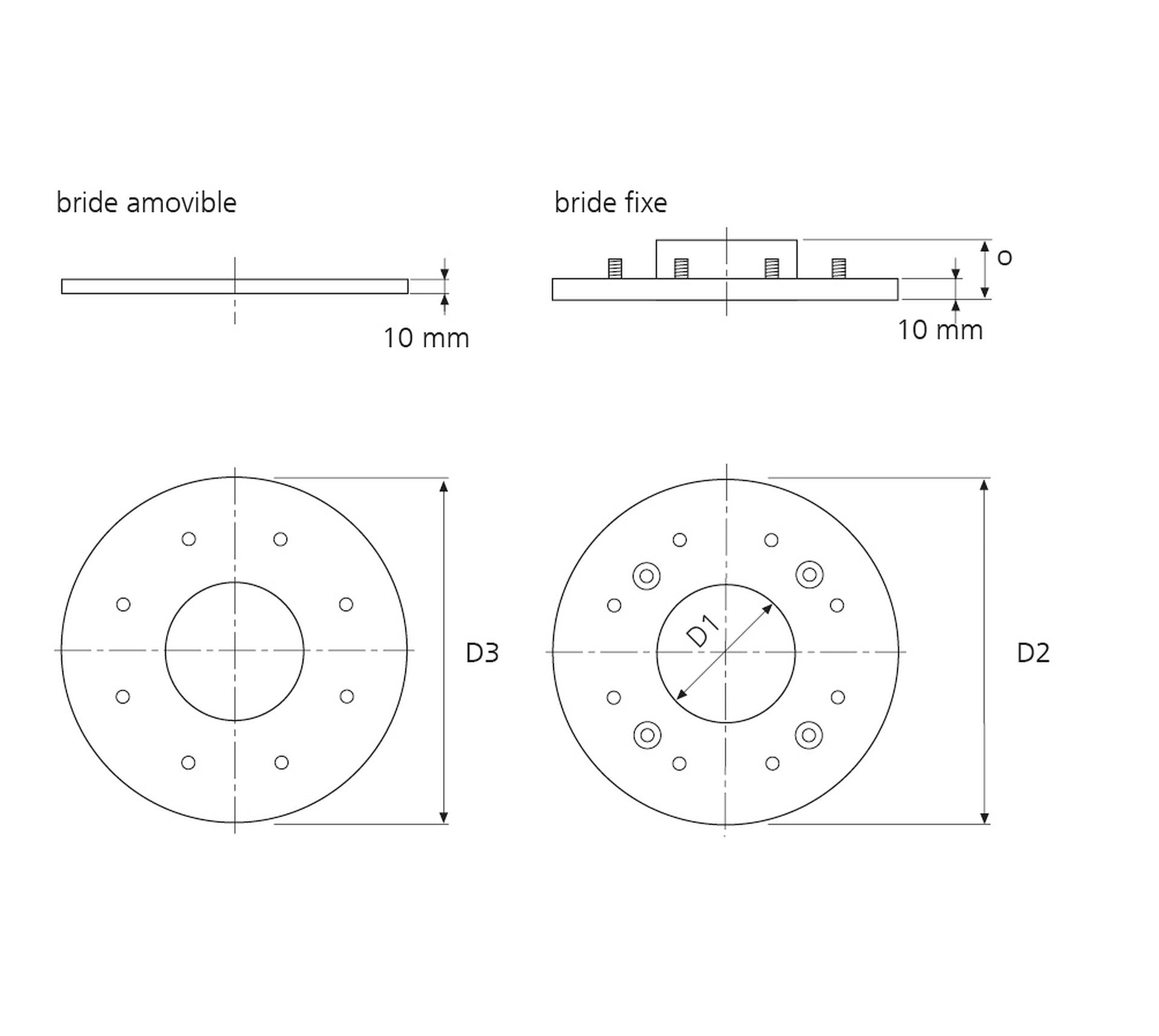

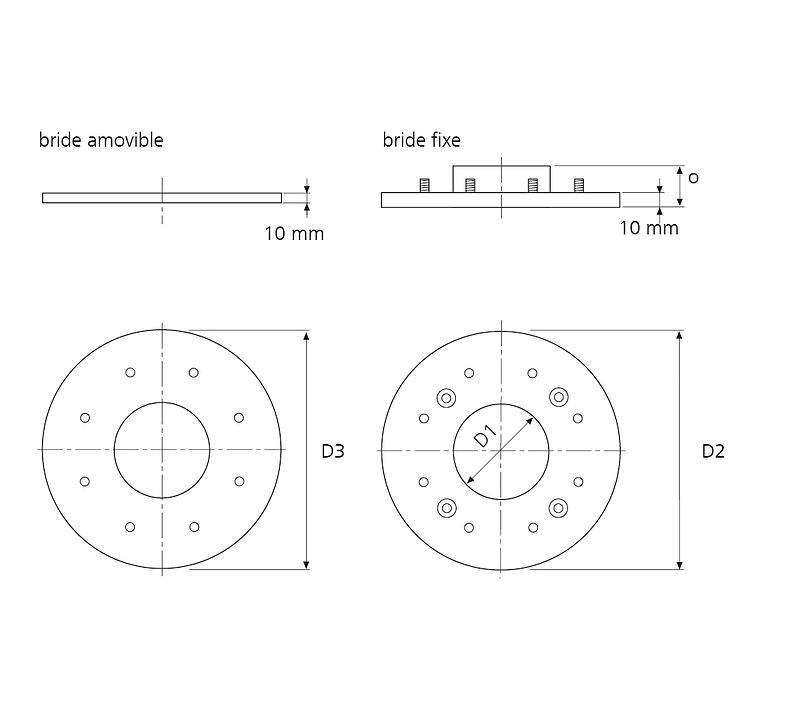

D1: Gaine Øi, D2: Bride fixe Ø, D3: Bride amovible Ø, S: Gaine épaisseur de paroi
